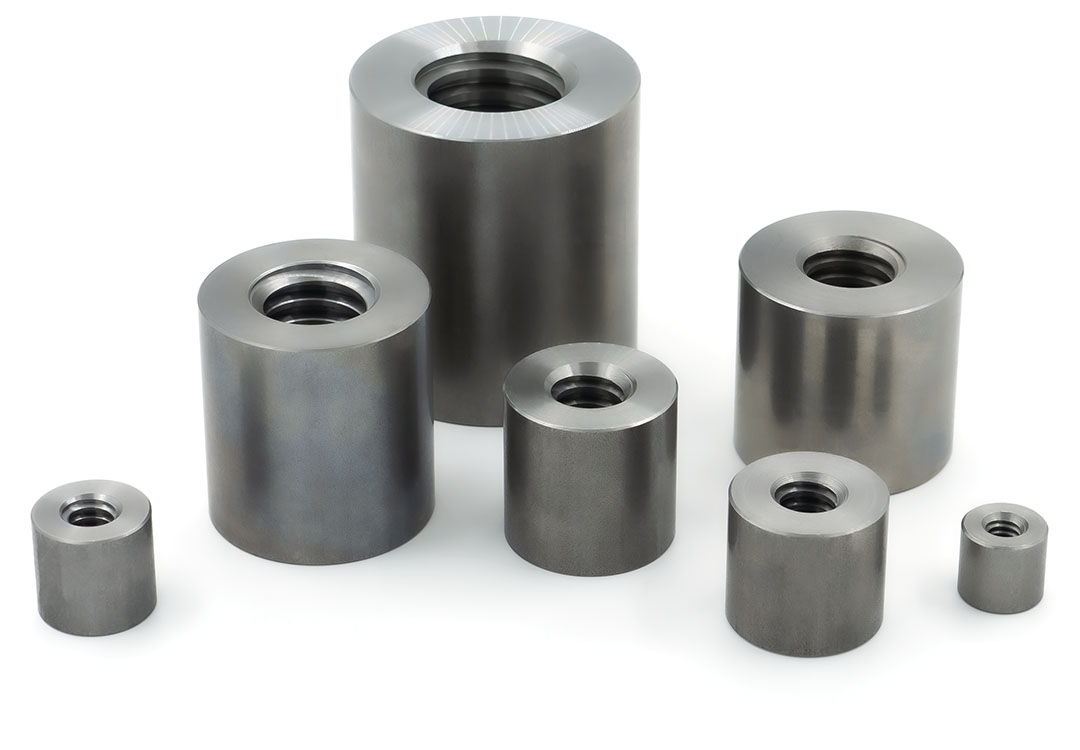

Zylindrische Muttern, lang, aus Stahl

Lange, zylindrische Muttern mit Trapezgewinde aus Stahl 11SMnPb37 nach ISO 2901/2903 und DIN 103. Für den Einsatz als Befestigungsmuttern (Spann-, Klemm- und Arretierfunktionen), für statische Belastungen, für manuelle Antriebe mit niedrigen Drehzahlen. Die Verwendung von Stahlmuttern mit Trapezgewinde auf Stahl- oder rostfreien Stahlspindeln wird aufgrund der Materialkombination für Motorantriebe nicht empfohlen.

Zylindrische Muttern lang aus Stahl

Trapezgewindemuttern

Wir bieten verschiedene Trapezgewindemuttern an, deren Gewindebohrungen durch ein spanabhebendes Bearbeitungsverfahren eingebracht werden. Sie werden dank ihrer verschiedenen Größen oder Formen und der Eigenschaften ihres Materials (Stahl, Bronze oder Nylon) an Ihre Bedürfnisse angepasst. Unsere Muttern bieten ein breites Angebot an Qualitätsprodukten, die alle Ihre Anforderungen erfüllen!

Trapezgewindemuttern
usinage percage ambiance
écrous hexagonaux caisse-bois

Dank unseres Komplettsortiments können wir Ihnen leistungsstarke und zuverlässige Produkte anbieten, die perfekt auf die Marktanforderungen zugeschnitten sind.

Muttern aus Stahl 11SMnPb37 (1.0737) oder 11SMn37 (1.0736)

Muttern aus Stahl 11SMnPb37 (1.0737) oder 11SMn37 (1.0736)

Für manuelle oder motorbetätigte Anwendungen mit niedrigen Drehzahlen, für Spann-, Klemm- und Arretierfunktionen, oder für statische Belastungen. Von der Verwendung mit Spindeln aus rostfreiem Stahl wird dringend abgeraten.

Muttern aus Bronze CuSn7ZnPb

Muttern aus Bronze CuSn7ZnPb

Für manuelle oder motorbetätigte Anwendungen mit niedrigen oder mittleren Drehzahlen und Einsätze unter hoher Last. In Kombination mit Stahlspindeln oder Spindeln aus rostfreiem Stahl sind besonders bei Gewährleistung einer guten Schmierung hervorragende Ergebnisse möglich.

Muttern aus Kunststoff PA6.6 (Nylon)

Muttern aus Kunststoff PA6.6 (Nylon)

Für manuelle oder motorbetätigte Anwendungen mit mittleren oder hohen Drehzahlen und Einsätze unter mäßiger Last. In Kombination mit Stahlspindeln oder Spindeln aus rostfreiem Stahl sind hervorragende Ergebnisse und ein extrem niedriger Geräuschpegel möglich. Diese Muttern können ohne Schmierung verwendet werden, was sich allerdings negativ auf die Lebensdauer auswirkt.

Definition des Trapezprofils

schema-definition-du-profil-trapezoidal

Ød = Gewindenenndurchmesser
P = Gewindesteigung
Ød2 = d - 0,5P
Ød3 = d - 2h3 = d - p - 2Ac

ac = Gewindegrund-Spiel
Ac = ac + 0,075P
(bei gerolltem Gewinde)
h3 = 0,5P + Ac = 0,5P + ac + 0,075P
H3 = 0,5P + ac

ØD1 = d – P
ØD2 = d – 0,5P
ØD4 = d + 2ac
R1 max = 0,5ac
R2 max = ac

Konfigurieren Sie Ihr Produkt

Schéma technique
Maße
Ø A (mm)
-
L1 (mm)
-
Ø D1 max (mm)
-
Ø D1 min (mm)
-
Ø D2 max (mm)
-
Ø D2 min (mm)
-
Ø D3 min (mm)
-
Eigenschaften
Kontakfläche (mm2)
-
Gewicht (Kg/stück)
-
Durchmesser
Steigung
Links / Rechts
Gewinde
Menge
Lager
Referenz :
Wählen Sie eine SKU anhand der oben genannten Kriterien aus, um die entsprechenden Bestandsinformationen zu erhalten.
Geben Sie die gewünschte Menge an, um den Bestand zu erhalten
Geben Sie die gewünschte Länge und Menge an, um den Bestand zu erhalten
Auf Lager
Referenz auf Lager und in geplanter Produktion.
Teillieferung ist möglich.
Contactez-nous pour plus d'informations sur les délais
Geplante Produktion.
Contactez-nous pour plus d'informations sur les délais
Lager für diese Referenz nicht verfügbar.
Contactez-nous pour plus d'informations
Hinweis : Die Bestandsinformationen sind aktuell, aber nicht vertraglich. Verfügbarkeit und Lieferzeit werden am Tag der Bestellung bestätigt.
